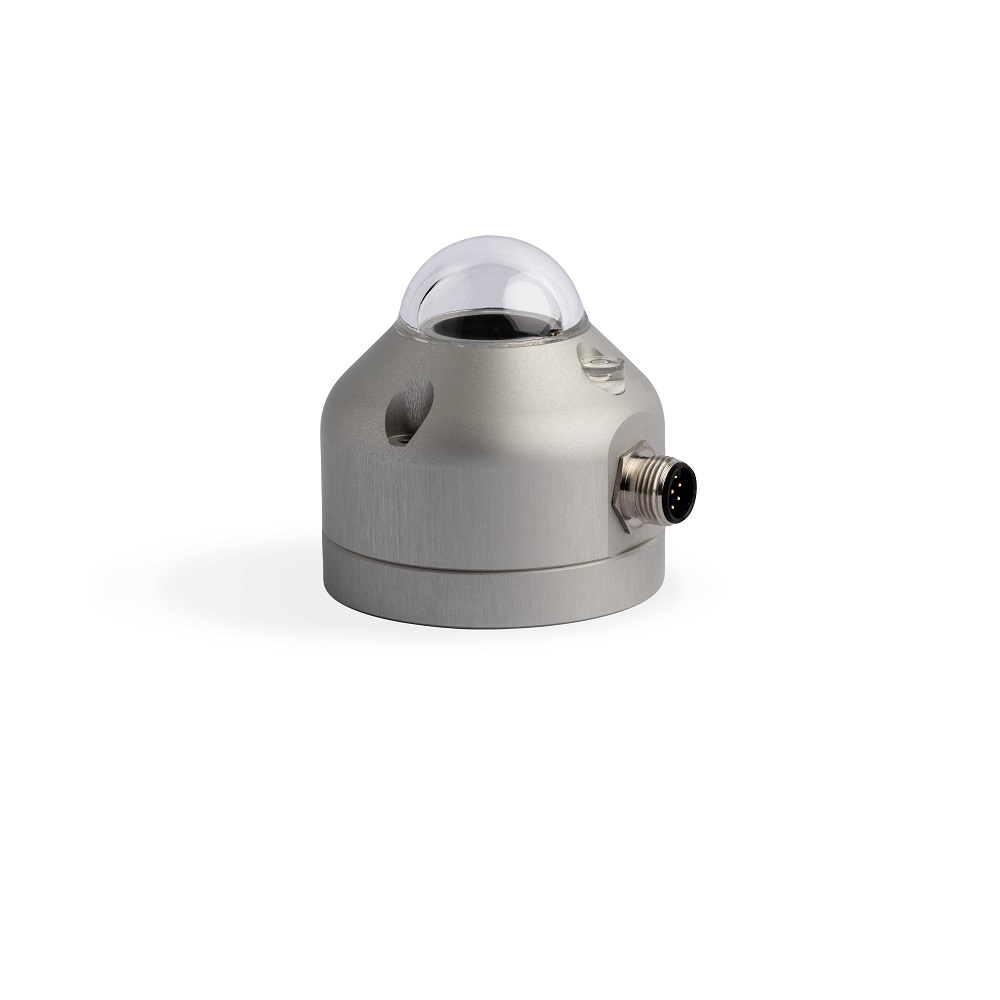

LPS03系列C级太阳总辐射传感器

根据ISO 9060:2018，PYRAsense03系列的 LPS03… 是新的“Spectrally Flat”C级总辐射传感器。其中3个内置温度、湿度和压力传感器检测传感器的工作条件。调平装置，即使有防紫外线防护屏也能看到，加上倾斜角度选项，用户可以识别正确的位置。RS485 Modbus RTU输出电流隔离+可选模拟输出，传感器灵活且易于集成在外部系统中。基于热电堆，LPS03… 的设计符合WMO规范和IEC 61724-1对C级光伏系统的要求。使用PC应用软件DATAsense，可以配置传感器，实时测量，并将连接期间检测到的值保存在文件中。

使用应用软件DATAsense，可以配置传感器（例如：Modbus参数、模拟输出的测量范围等）、实时监测、记录连接期间检测值。


产品图片1
产品图片2
产品图片3

技术参数：

传感器热电堆
测量范围-200…4000 W/m2
模拟输出的范围用户可配置 （默认0…2000 W/m2）
分辨率0.1 W/m2
视角2πsr
光谱范围（50％）300…2800 nm
输出RS485 Modbus-RTU（隔离）
可选模拟输出4…20mA（默认）， 0…20mA，0…1V，0…5V或0…10V
电源RS485输出：7…30 Vdc
模拟输出：10…30 Vdc （0…10V输出电源：15…30 Vdc）
功耗15 mA @ 24 Vdc
连接5针M12插头（RS485Modbus-RTU输出）
8针M12插头（模拟输出）
重量约230克
工作条件-40…+80℃/0…100%RH
气泡水平精度<0.2°
防护等级IP67
MTBF>10年
材料外壳：阳氧化铝
屏幕：ASA
圆顶：光学玻璃


Class A,Class B，Class C 三个级别太阳总辐射表技术参数对照表：

型号

LPS10...

LPS02...

LPS03...

对应ISO9060:2018 标准分类

Class A

Class B

Class C

光谱范围 (50%点)

283-2800nm

283-2800nm

300-2800nm

响应时间 (95%)

<2s

< 10s

<18S

测量范围W/㎡

-200-4000

-200-4000

-200-4000

零点漂移 a) 热辐射@200W/㎡

<±7W/m2

<± 10W/㎡

< ±15 W/㎡

零点漂移 b) 温度变化 @5 K/h

<±2W/m2

< ±4W/㎡

< ±4W/㎡

不稳定性 (变化/年)

< 0.5%/year

< 1%/year

< 1%/year

非线性

< 0.2%

< 1%

< 1%

光谱误差

< 0.2%

< 0.5%

< 1%

倾斜响应

< 0.2%

< 1%

< 1.5%

温度响应(-10~ +40°C)

<  0.5%

< 1.5%

< 2%

灵敏度μV/W/㎡

6~12

6 ~ 12

5 ~ 15

探测器类型

热电堆

热电堆

热电堆


订货代码：

型号

信号输出

LPS030P0

mV信号输出

LPS030C0

2线4~20mA

LPS03M00

Modbus RTU

LPS03M0T

Modbus RTU+倾斜角度测量功能

LPS03MA0

Modbus RTU+0/4-20mA、0-1V/5V/10V

LPS03MAT

Modbus RTU+0/4-20mA、0-1V/5V/10V，+倾斜角度测量功能
