LPPYRA-Lite光伏辐射传感器

LPPYRA-Lite 是一款符合 ISO 9060:2018 标准的光谱平坦型C级日射强度计，且满足WMO世界气象组织建议要求的经济型日射强度计，尤其适合光伏面板直接安装

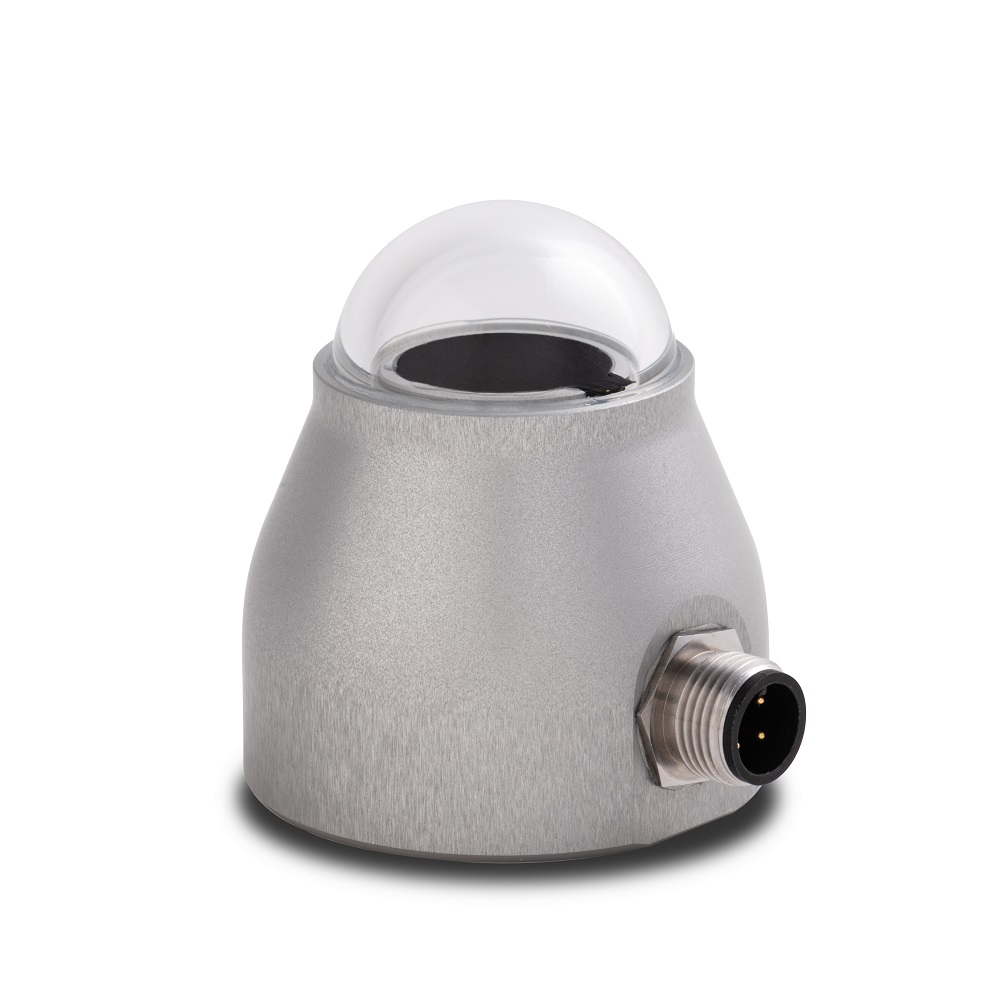

产品图片1
产品图片2

小巧、轻便、紧凑。该总辐射表为小型光伏监测和光伏系统的效率监测而设计，LPPYRA-Lite 使用热电堆传感器，可以准确、可靠的测量。


它有 4个型号可选：

LPPYRA-Lite：无源，mv输出

LPPYRA-LiteAC：有源，带两线（电流回路）4…20 mA 输出。

LPPYRA-LiteS ：RS485 ，MODBUS RTU通讯协议

LPPYRA-LiteS12  ：SDI-12通讯协议

易于设置和安装：

可直接倾斜安装。可选的安装底座用于简化安装。

在水平定位的情况下，也可以选择集成调平装置的固定底座。


技术参数：


传感器 热电堆

典型灵敏性 5…15 μV/Wm-2或7μV/Wm-2

测量范围 0…2000 W/m2

视角 2π sr

光谱范围（50%） 300…2800 nm

输出 LPPYRA-Lite: μV/Wm-2(阻抗33…45 Ω)

LPPYRA-Lite AC: 两线4…20mA (RL≤ 500 Ω)

LPPYRA-LiteS ：RS485 ，MODBUS RTU通讯协议

LPPYRA-LiteS12  ：SDI-12通讯

供电 LPPYRA-Lite:无源

LPPYRA-Lite AC:10…30 Vdc

LPPYRA-LiteS ：5-30VDC

LPPYRA-LiteS12  ：7-30VDC

功耗 LPPYRA-Lite:无源

LPPYRA-Lite AC:等于输出信号(4…20 mA)

LPYRA-LiteS: 8mA

LPPYRA-LiteS12: <200 μA @正常运行时

< 5 mA @测量时

连接 4针M12接头

重量 约146克

工作环境 -40…80℃/0…100%RH

防护等级 IP67

MTBF > 10年


ISO 9060:2018标准：

ISO9060:2018标准对应的级别

C级

响应时间

< 25 s

a)200 W/m2热辐射的响应

< |±20| W/m2

b) 环境温度5 K/h变化的响应

< |±6|W/m2

c)总零偏移，包括影响a）、b）和其他来源

< |±30| W/m2

长期稳定性（1年）

< |±2|%

非线性

< |±2|%

余弦响应

< |±25|W/m2

光谱误差

< |±2|%

温度响应(-10…+40℃)

< 3 %

倾斜响应

< |±3|%
